板鏈式斗式提升機詳情

NE板鏈斗式提升機型號和參數

NE系列板鏈式斗式提升機為板鏈式、重力誘導卸料的提升設備。NE系列板鏈式斗式提升機適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

型  號	提升量(m3/h)	物料*大塊度
		占百分比 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

NE板鏈斗式提升機工作原理及性能

NE系列板鏈式斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE系列板鏈斗式提升機產品特點:
  1.密封性好，環境污染少；
  2.操作、維修方便、易損件少；
  3.使用成本低，由于節能和維修少，使用成本極低；
  4.運行可靠，先進的設計原理，保證整機運行的可靠性；
  5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮；
  6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小；
  7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h；
  8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

NE板鏈斗式提升機結構

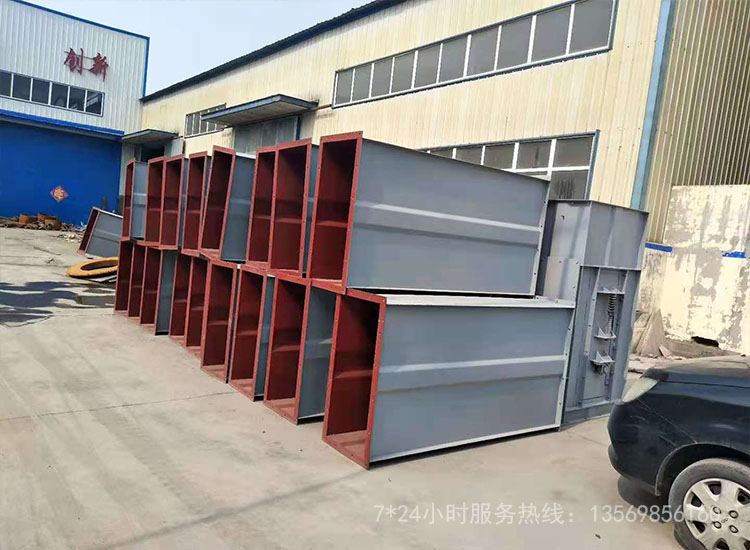

 NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
   運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
   驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
   上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
   中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
   下部裝置---安裝有自動張緊裝置。

NE板鏈斗式提升機機安裝事項

1、斗提機安裝前的裝備

（1）清理現場：安裝前首先清理現場，從基礎開始至每層樓板要雜物清理干凈；

（2）準備必要的安裝工具及設備（吊車、電動絞車、手動葫蘆、電焊機、氣割設備、經緯儀、水平儀及相關工具）；

（3）技術人員及焊工、安裝工、鉗工等；

（4）安裝前必須仔細閱讀本公司斗提機安裝使用說明書；

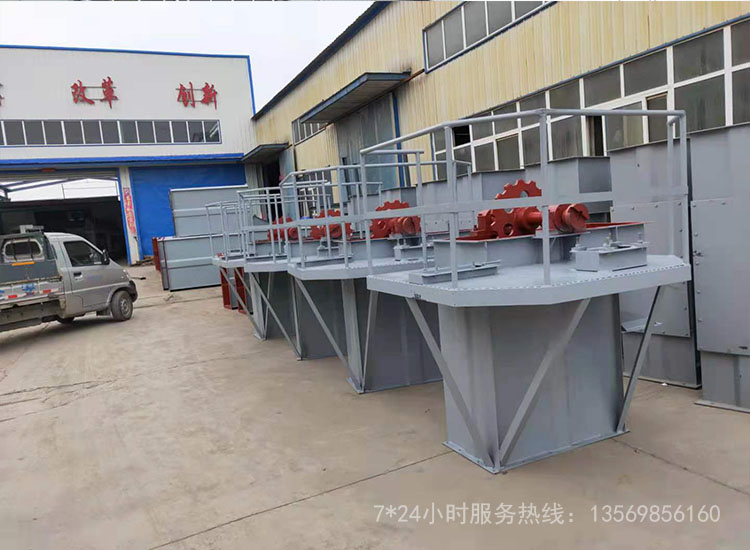

2、頭部平臺裝配

（1）為了運輸方便，設計為分體，現場再組裝焊接；

（2）支撐的焊接：分體平臺的支撐一般也在現場焊接。

        其焊接步驟為：a、焊接平臺；

                              b、焊接支撐；

3、斗提機殼體的安裝

安裝的順序為：（1）首先在基礎上安裝下箱殼體，使下箱機殼與水平面垂直，x、y兩個方向與水平面的垂直度都應≤1mm，擰緊地腳螺栓（或焊好預埋鐵）；（2）確定尾部安裝無誤后再安裝節，安裝時首先放好石棉墊、吊裝殼體找正。可以殼體的外壁為基準，上、   下殼體x方向和y方向偏移量應小于2mm.

4、板鏈及料斗安裝

NE板鏈斗式提升機選型

斗式提升機是廠家常用的提升設備，那么我們各大廠家該如何選擇斗式提升機的型號，在選購的時候應該注意哪些，這些都是我們所需要注意的，下面是斗式提升機的選型方法。

      斗式提升機作為常用的提升機設備，其型號的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：

一、物料的形態：物料是粉狀還是顆粒狀還是小塊狀。

二、物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。

三、物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。

四、單位時間內的輸送量。

      一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機終選型是取決于料斗形式、斗速、物料比重、物料性質、料斗數量等各項參數的綜合考慮。
